Y maze_실시간 동물의 이동경로 측정시스템 (Y maze sensing system)

제품개념

         미로에서 동물의 이동 경로를 자동으로 인식할 수 있는 시스템.            연구자들은 쥐, 혹은 햄스터 등의 설치류를 미로형태의 공간에 위치시킨 후 이들의 행동반경을 기록하는 실험을 하는데, Y maze          sensing system 은 이러한 동물의 이동경로를 자동으로 실시간 검출하고 , 이와 함께 매 위치에서 머무른 시간과 온습도와 조도를          측정하여 사용자에게 편리한 방식으로 데이터를 제공한다.         이러한 시스템을 통하여 실험연구자의 단순반복적 과도한 노동을 줄이고, 아날로그적 분석 방법을 탈피하여 신뢰성 있는 결과를          제공한다.

제품의 설명


 Product Name
 Description
 Specification
Y maze sensing
system
특징

     ▪ 3개의 근접센서가  Y-maze의 각 암에 내장되어 동물이 기존의 Y-maze와 동일한 환경
       으로 느낄 수 있도록 설계하였음.
       동물의 행동에 따른 이동경로를 정확히 파악할 수 있음.

     ▪ 동물의 시간적 위치, 머문 시간, 각 위치에서의 온습도, 조도에 대한 데이터를 실시간 PC
       소프트웨어에 저장하여 결과를 분석할 수 있음.

     ▪ 환경 정보 제공
       온도측정 범위 -40~100℃ , ±0.4℃, Resolution 0.01℃
       습도측정 범위 0~100%, ±3%, Resolution 0.05%
       조도 측정 범위 1~65535 lx     ▪ Frequency range 0.5~50kHz

     ▪ 각 암에 대한 이동경로를 RGB로 표현하여 설치류 습성과 연관하여 통계적 분석이 가능



     ▪ 한 개의 허브에 최대 10 개의 Y-maze를 연결할 수 있어서 동시에 여러 마리의 이동경로를
       확인할 수 있음.

PC with software

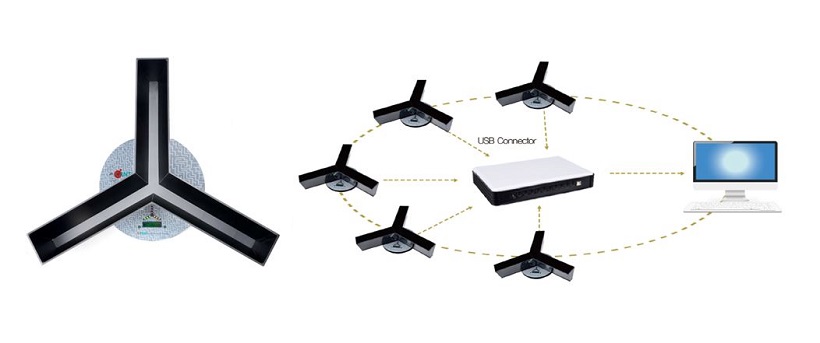

시스템구성

     ▪ Y-maze,  User’s Software,  Switching Hub



     ▪ 시스템 구성 그림 참조


        Y-maze는 동물 행동에 따른 검출 결과를 허브로 전달하고, 허브는 각 Y-maze에 해당
       되는 정보를 모아 PC로 전달한다. 연구자는 사용자소프트웨어를 통해 동물의 행동반경과,
       머문 시간, 주위환경에 대한 정보를 확인하고, 결과를 저장하여 분석할 수 있다.

Y maze sensing
system
시스템
운영방식

         ▪ 각 ARM 에  3개의 근접센서를 내장함. 동물이 각 센서를 인식할 수 없도록 설계

         ▪ 동물의  이동경로(파란색)에 따른 시스템 표현방식



         ▪ 동물의 이동에 따른 소프트웨어 분석
           - 분석하고자 하는 Y maze ID를 선택하여 Y maze 내 동물의 위치를 실시간으로 확인하고

         ▪ 이에 해당하는 환경정보는 Environment Info를 통하여 확인

         ▪ Y maze 내부의 동물 위치를 하단에 위치하는 9개  LED 점등을 통해 나타내고 LCD창을
           통해 측정환경(온도, 습도, 조도)을  확인할 수 있도록 함.

    적용분야(Application)


            ▪ 실시간 쥐(동물)의 행동반경 측정
