제품소개 스마트 그리드 제품군

전력선 탐지시스템 (Electric Power Line Identifier)

제품개념

▪ 변압기와 인입 수용가간 연결 회선 을 활선상태에서 탐사 ▪ 인입 탐사기를 이용하여 수용가를 중심으로 여러 대의 지상변압기가 운영되고 있을 때, 해당 수용가가 어느 변압기의 어느 상, 어느 회선에 연결되어   있는지를 판별 ▪ 배전스테이션과 인입 수용가간 연결 회선 탐사

제품의 설명

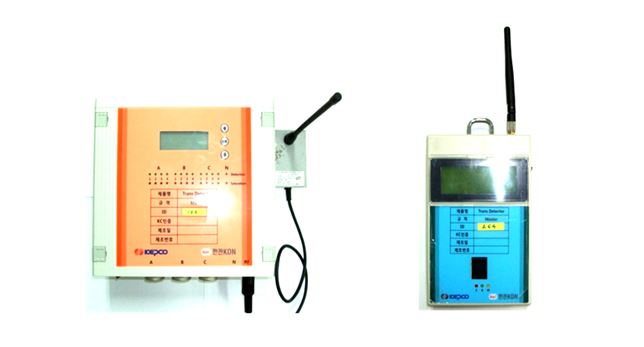

 Master
 Slave
    Input : 13 Channel ( Max Current 680A, each channel)
             12 Channel Phase Power, 1 Channel Neutral Power
             13 Channel Assembly Connector

    Current Sensor
    Line Identification : 13-Channels Parallel

    ID Communication
        BPSK(Binary Phase Shift Keying), 5 BPS
        32 Bits Data block(6.4sec signaling duration)

    Extension RF Modem antenna
    Power : 220V AC, Hook Line
    RF Modem:  960BPS, 1stop, 8bit data
    Load  : 4.4A,  Power Resistor,
              Thermal Radiating plate & Fan
    Data  : 32bit ( 6.4 sec signal sending)

    ID set
      Decimal 3-digit
      Rotary switch on board

    Fixed RF Modem antenna(180o Rotating)

    Power : 220V AC, Hook Line, Power plug parallel

    RF Modem:  960BPS, 1stop, 8bit data
